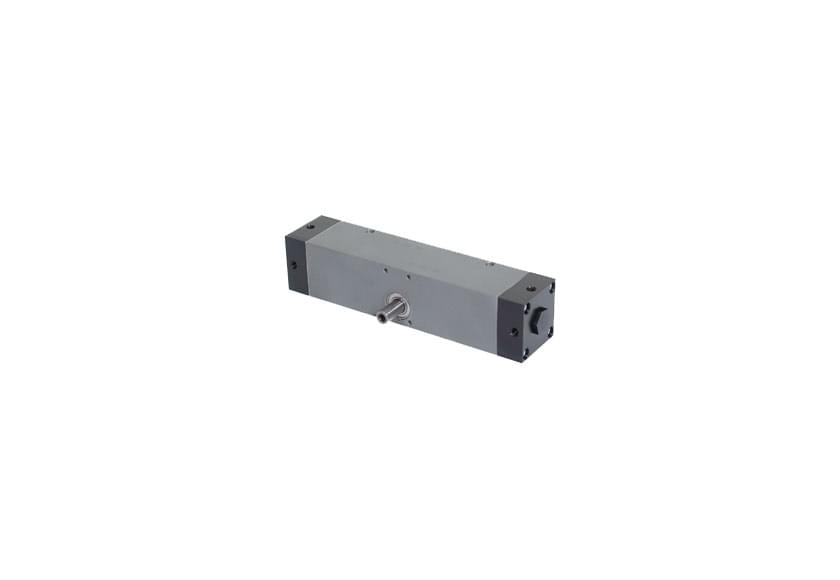

PTM 三位置扭矩气缸DAD系列

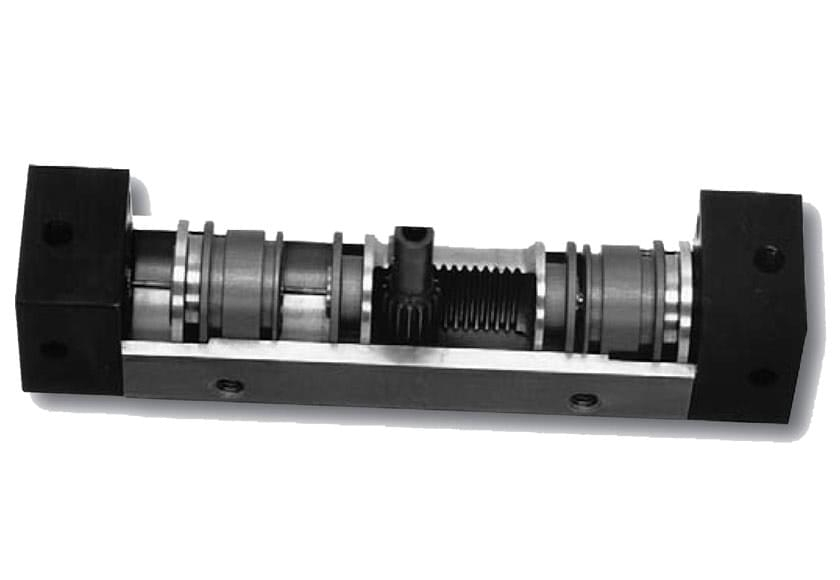

中间位置精确定位的摆动气缸（注意：反向间隙！）有三个活塞组成，旁边的两个活塞推动齿条活塞到中间位置。如果两侧的两个汽缸没有加压，只有中间的活塞加压，小齿轮将能摆动整个满角。尽管这种结构小巧，其独特之处是活塞终点位置有缓冲，现场测试证明，该气动终点位置的缓冲结构优于通常使用的微型吸震器。

中点位置的摆动气缸扭矩可选50Ncm、200Ncm和500Ncm。标准型号有180°或90°的摆动角度。其他角度的要求也可垂询。
